Tiles y Tiled

Tiles

Qué es un tile

Un tile (o baldosa) es un imagen, generalmente cuadrada y, generalmente, de tamaño fijo, que se usa para dibujar un elemento en un videojuego

Los tiles simplifican el desarrollo, ya que hacen que el mundo se considere una matriz discreta

Los tiles pueden ser usados para dibujar (por ejemplo, el mapa o el fondo) y también para la lógica del juego (como en los roguelikes)

Cada tile es una imagen particular, independiente… ¡O no!

Tile maps

Qué es un tile map

Un tile map es una simplificación de un mundo en 2D en la que dicho mundo es dividido en una cuadrícula de tamaño fijo (una matriz 2D)

En cada «celda» se pinta un tile, generalmente extraído de un tile set

Partes de un mapa de tiles

Normalmente está compuesto por:

• un fichero de datos con la definición del tile map
  • su tamaño (ancho y alto)
  • el tamaño de las casillas (tiles)
  • qué tile o imagen va en cada casilla
• una hoja de sprites con todos los tiles disponibles juntos

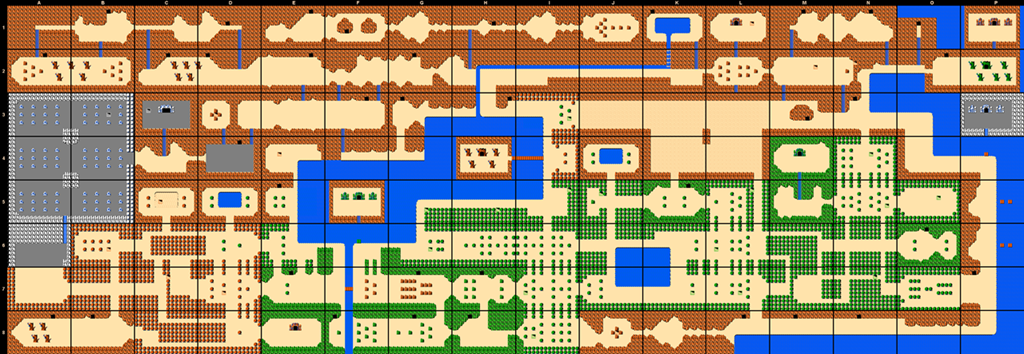

Ejemplo de tile map

Tile sets

Un tile set se suele implementar como un archivo de imagen en el que cada celda representa un tile

Ejemplo de tile set

Cada celda del tile set representa una imagen independiente

Esto funciona bien para cosas aisladas: monedas, árboles, cajas…

Pero no funciona bien en la playa

La playa

Para evitar los «cortes», los tiles normalmente están creados para repetirse en la escena sin que se vean costuras, de forma que se pueden construir escenas muy complejas

Se ocupa mucha menos memoria que dibujando la escena en una imagen (se carga una, se usa muchas veces)

¿Por qué es más eficiente?

• Mapa de 4096 \(\times\) 1024 con tiles de 64 \(\times\) 64:
  • Sin tile map: 4096 \(\times\) 1024 \(\times\) 4B de color = 16.7 MB
  • Con tile map: tile map de 64 \(\times\) 16 tiles y tile set de 1024 \(\times\) 1024 con 256 tiles (16 \(\times\) 16)
    • Tamaño del tile map = 1024 \(\times\) 1B
    • Tamaño del tile set = 1024 \(\times\) 1024 \(\times\) 4B de color = 4 MB
    • Tamaño total = 4.01 MB

Otras ventajas:

• Al tener todos los tiles en la misma hoja de sprites sólo necesitamos una llamada a pintado para pintar todo el escenario
• Cuando cargamos desde Internet, es fundamental reducir los tiempos de carga
• Dibujar la escena es más sencillo, sobre todo con un editor de tiles
• Podemos reutilizar tiles en diferentes escenarios.

La desventaja es que los gráficos del escenario están repetidos

(Pero periódicamente se pone de moda)

Editores de tiles

¿Por qué usarlos?

Nos simplifican la edición del tile map enormemente

Crear el tile map a mano es mucho mas complejo y propenso a errores

Tiled

Tiled es un editor de niveles 2D que ayuda a desarrollar escenarios para juegos

Puede exportar a diferentes formatos, entre ellos el formato JSON que usa Phaser

Tiene soporte para diferentes capas (layers) e incluso para añadir una capa especial de objetos con la ubicación de los objetos en el mapa

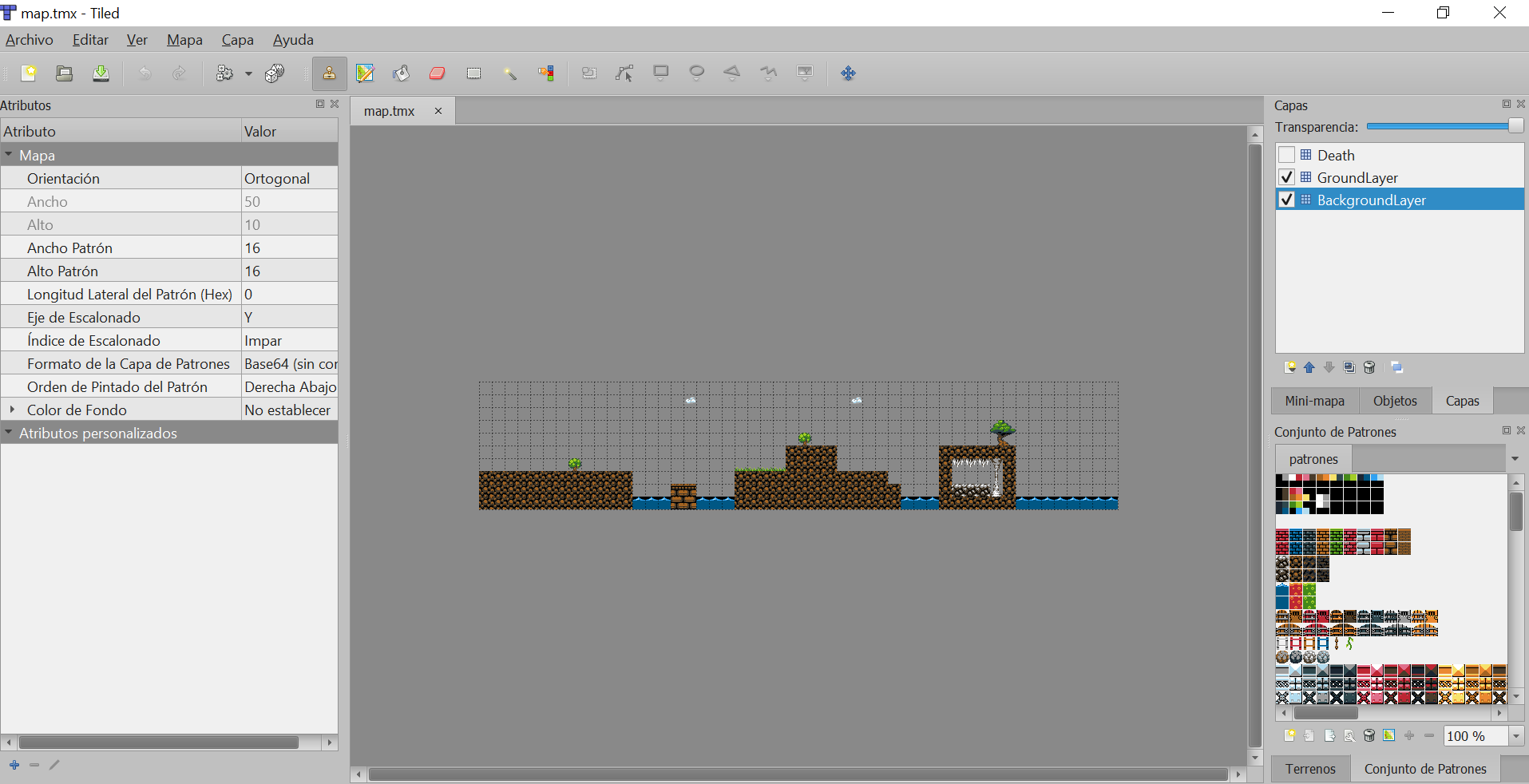

Partes de la interfaz de Tiled

• Menu contextual (izquierda)
• Tilesets (derecha abajo)
• Layers (derecha arriba)
• Herramientas (parte superior)
• Zona de edición (centro)

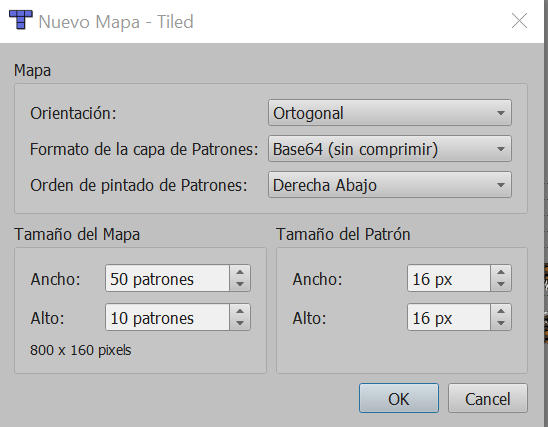

Crear un nuevo proyecto

Creamos un nuevo proyecto en Archivo \(\rightarrow\) Nuevo y aparecerá la ventana de creación del tile map

Aquí establecemos:

• El tamaño del patrón (tile) y el número de patrones que tendrá el nivel
• Si queremos vista ortogonal o isométrica
• El formato de la capa de patrones para Phaser ha de ser Base64 (uncompressed) sin comprimir
• No creamos un mapa infinito

Proyecciones ortogonal e isométrica

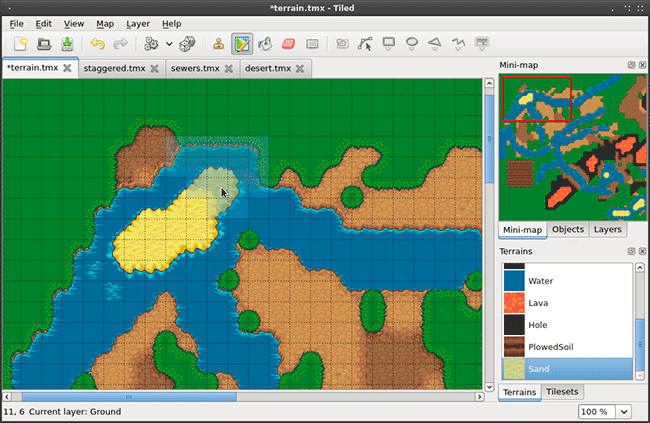

• Base ortogonal es la tradicional en los juegos 2D (visto «desde arriba» o «lateral»)

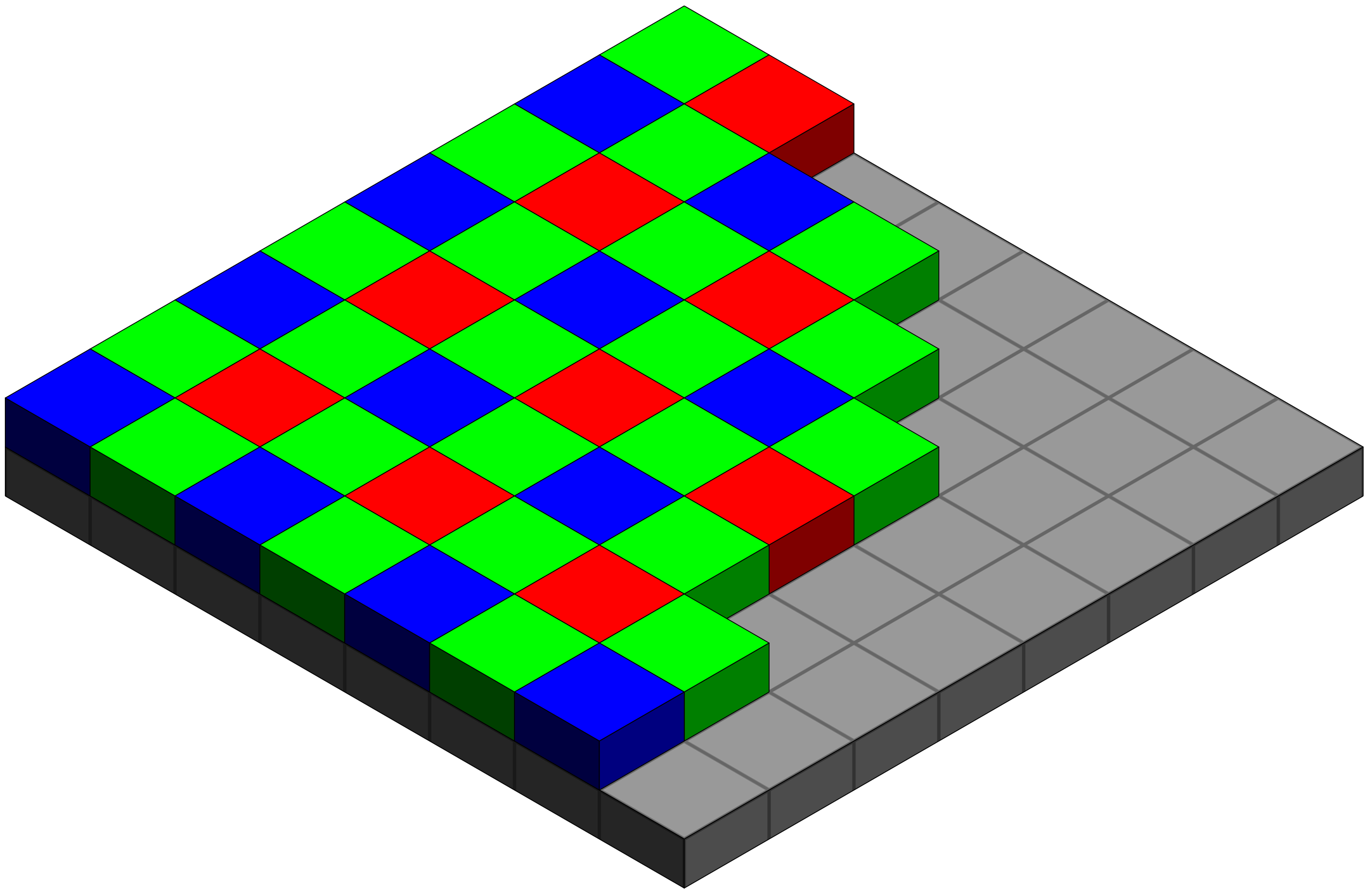

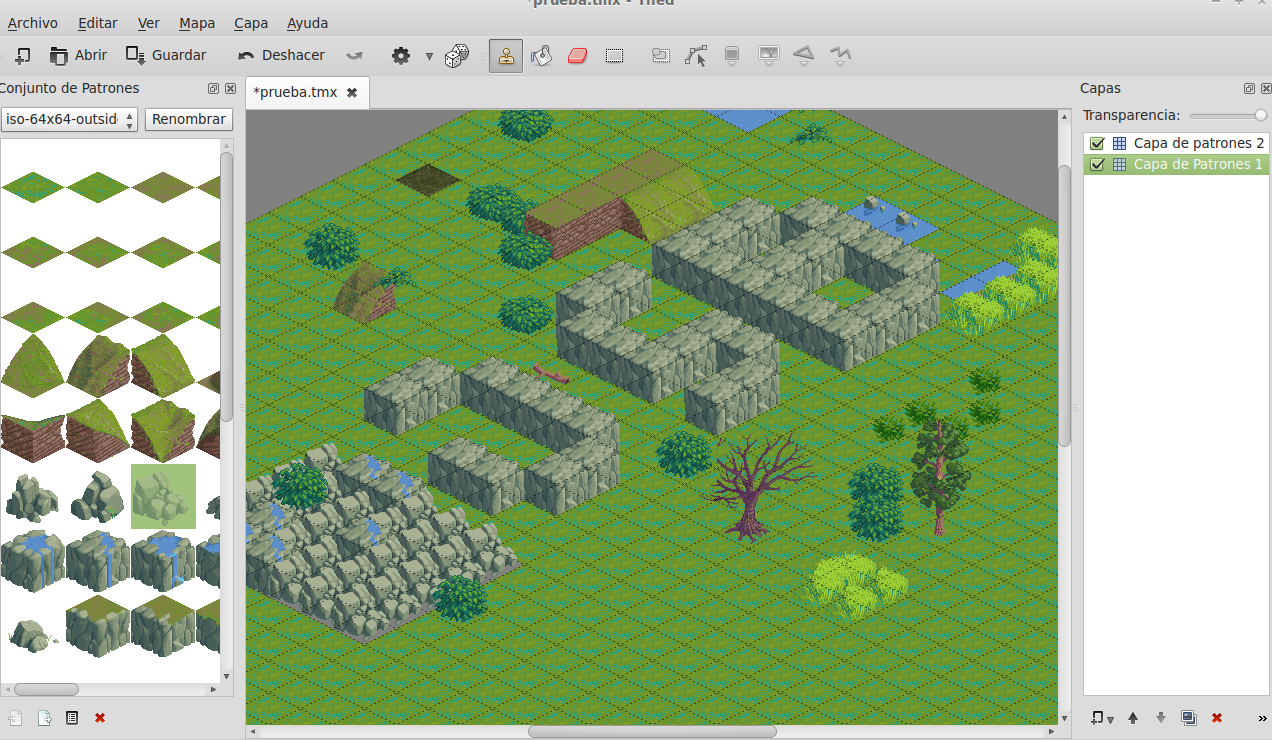

• Base isométrica es una vista ortogonal especial que simula el 3D sin corrección de perspectiva
  • Todos los ejes forman un ángulo de 120º. El dibujo se gira 45º para poner la esquina del escenario frente al espectador
  • La cámara se situaría en la esquina superior

Usar tilesets

Importante

El nombre que le demos al tile set se usará posteriormente para cargar el spritesheet con los tiles en Phaser

Añadir una capa

Podemos añadir nuevas capas

Las capas son importantes para diferenciar los objetos del fondo con los objetos del suelo

Exportar

Los mapas se guardan con la extensión .tmx

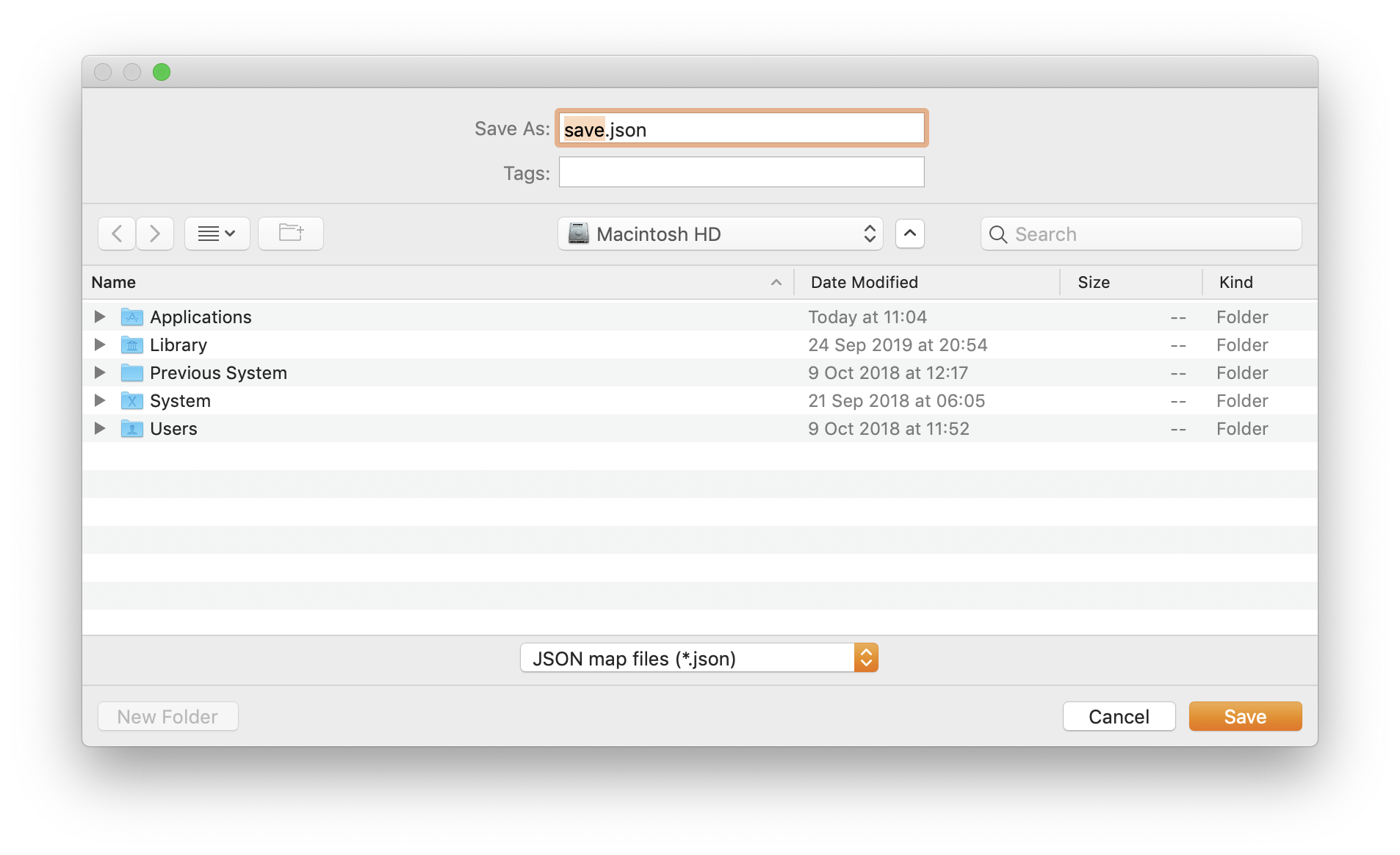

Para usar el mapa que hemos creado, lo tenemos que exportar a JSON (.json)

Hay más formatos, pero lo mejor opción es JSON

Tile maps en Phaser

Phaser 3.50

A partir de Phaser 3.50.0 cambia la API de los mapas, y se hace algo mejor (y más potente)

Tened cuidado con las versiones en la documentación disponible

TileMaps en Phaser

1. Carga de archivos de datos e imágenes
2. Creación del tilemap
3. Asignamos las texturas a los tilesets
4. Creación de las capas

1. Carga de archivos de datos e imágenes

Para cargar el fichero de descripción del tile map, usamos tilemapTiledJSON() en preload()

this.load.tilemapTiledJSON('tilemap', 'tilemap.json');

• El primer parámetro es el nombre del recurso en la cache
• El segundo es el fichero JSON que contiene la descripción del mapa

Esto sólo carga el archivo del tilemap, no crea un tilemap en el juego

Para cargar el atlas de patrones usaremos la carga de imagenes normal: load.image

this.load.image('patronesTilemap', 'images/patrones.png');

2. Creación del tilemap

Para crear un tilemap usamos el subsistema make.tilemap y el recurso cargado en la cache como tilemap, en el método create() (no en preload())

this.map = this.make.tilemap({
  key: 'tilemap',
  tileWidth: 64,
  tileHeight: 64
});

Este objeto tiene propiedades importantes como el ancho y el alto (en tiles y en píxels) que son útiles para establecer los límites (bounds) del mundo y de la cámara

Así mismo, tiene métodos para convertir coordenadas del mundo en tiles y viceversa o para acceder a información de los tiles o de las capas.

3. Texturas de los tilesets

Posteriormente creamos los tilesets, asignando las imágenes cargadas a los tileset usados en el tilemap:

const tileset1 = this.map.addTilesetImage('nombreTilemap', 'claveTextura');

La textura debe estar previamente cargada y el nombre de la textura en el mapa de tiles es conocido (está en el JSON exportado desde Tiled)

Un mapa de tiles puede tener más de una textura asociada, por lo que hay que asignar el nombre usado en el editor al asignar al tileset al nombre de la textura cargada en la cache (está en el JSON exportado desde Tiled)

Por ejemplo, 'patrones' y 'patronesFondo' son nombres de tilesets en Tiled—los que están en las pestañas:

const tileset1 = this.map.addTilesetImage('patrones', 'idImagen');
const tileset2 = this.map.addTilesetImage('patronesFondo', 'idImagen2');

4. Creación de las capas

Por último, es necesario crear las capas para que el mapa se visualice.

Como hemos visto, en el editor de tiles podemos crear diferentes capas o layers

Las capas tienen entidad única y se pueden manejar independientemente (por ejemplo, para colisiones)

Una capa permite diferenciar los objetos del fondo con los objetos de frente o tener diferentes fondos

Si hay capas creadas en el editor, podemos asignar estas capas (layers) en Phaser:

// tileset1, tileset2 han sido creados con `addTilesetImage`
this.backgroundLayer =
  this.map.createLayer('BackgroundLayer',
                             [tileset1, tileset2]);
// funciona con y sin array
this.groundLayer =
  this.map.createLayer('GroundLayer'
                             , tileset1);
this.foreground =
  this.map.createLayer('Foreground'
                             , [tileset1, tileset2]);

Colisiones con mapas

Una parte importante, una vez que tenemos el mapa, es que los tiles tengan propiedades físicas

Colisión por propiedades

Por ejemplo, dada una capa (layer), podemos hacer que todos aquellos tiles que tengan cierta propiedad, colisionen:

layer.setCollisionByProperty({ colisiona: true });

Colisión por inclusión

O podemos hacer que los tiles con id en un rango concreto, colisionen:

// así colisionarán todos los tiles de la capa
// asumiendo que no hay id > 999
layer.setCollisionBetween(0, 999);

En efecto, cada tipo de tile tiene un id

Colisión por exclusión

// `true` es que activa la colisión
layer.setCollisionByExclusion([93, 94, 95, 96], true);

Colisiones de Sprites con capas

Aunque hayamos activado las colisiones para los tiles, tenemos que activar colliders para cada entidad que lo necesite:

this.physics.add.collider(player, layer);

También podemos eliminar un collider antes creado

Por ejemplo, para hacer que se puedan cruzar zonas que antes no se podía:

this.collider = this.physics.add.collider(
                  this.player,
                  room.foreground);
// y, después
this.collider.destroy();

Los ejemplos anteriores son para Arcade

Para que funcione la colisión con Matter.js, hay que poner también:

this.matter.world.convertTilemapLayer(suelo);

Capas de objetos

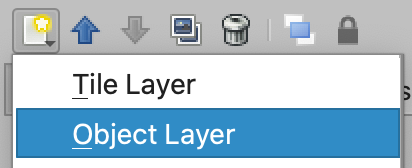

Además de los tiles que forman el escenario, también podemos poner a nuestros personajes en Tiled

Después, desde Phaser, no crearemos layers de Phaser desde las capas de objetos de Tiled, sino que crearemos =Sprite=s a partir de los objetos de la capa

Lo haremos con createFromObjects:

// con el GID de objeto
conId1 = map.createFromObjects('nombreDeCapaObjetosEnTiled', {gid: 1})

// o con el nombre del objeto (`name` en Tiled)
players = map.createFromObjects('nombreDeCapaObjetosEnTiled', {name: 'player'})

// players es un array por lo que podemos aplicar funciones sobre sus elementos
// como esta que cambia la vida
players.map(p => p.vida = 10)

Si no quiero Sprite=s, podemos decirle el tipo (que tiene que heredar de =GameObject):

createFromObjects(layerName, {
  name: 'heart-container',
  classType: HeartContainer
})

Phaser colocará estos =Sprite=s en el lugar apropiado

Cualquier propiedad de GameObject añadida en Tiled será copiada en el GameObject creado (por ejemplo, alpha)

Cualquier otra propiedad será añadida al data del GameObject (acceso a propiedades con getData(key) y setData(key, value))

Crear los objetos analizando el mapa

Para no usar createFromObjects(), también podemos examinar la capa a mano y crear los objetos directamente

Este código se creó para Phaser < 3.50, no suele ser necesario con las últimas versiones

Los objetos de una capa de objetos los podemos encontrar en:

this.mapa.getObjectLayer('capaObjetos').objects

Así, podemos iterar sobre ellos:

// En Tiled tiene que haber una capa de objetos llamada `capaObjetos`
for (const objeto of scene.mapa.getObjectLayer('capaObjetos').objects) {
    // `objeto.name` u `objeto.type` nos llegan de las propiedades del
    // objeto en Tiled
    if (objeto.type === 'player') {
      new Player(scene, objeto.x, objeto.y)
    }
}

Además, podemos examinar las propiedades que hayamos añadido al objeto en Tiled:

for (const objeto of scene.mapa.getObjectLayer('capaObjetos').objects) {
    if (objeto.name === 'player') {
      const jugador = new Player(scene, objeto.x, objeto.y)
      for (const { name, value } of objeto.properties) {
        jugador[name] = value
      }
    }
}

Una función para cargar:

function cargar(mapa, capa, tipo, callback) {
  const objetos = mapa.getObjectLayer(capa).objects.filter(x => x.type === tipo)
  for (const objeto of objetos) {
    const props = {}
    if (objeto.properties) {
      for (const { name, value } of objeto.properties) {
        props[name] = value
      }
    }
    callback({ x: objeto.x, y: objeto.y, props })
  }
}

Y, para usarla:

cargar(this.mapa, 'objetos', 'player', ({ x, y, props }) => {
  this.player = new Player(this, x, y)
  this.player.vida = props.vida
})

Escala

Escalar un mapa, o cualquier otra cosa, es posible, pero es mucho más fácil diseñar todo a una escala dada

Es decir, que los assets estén dibujados con escalas relativas, sin que haya que redimensionar algunos elementos para que encaje

Sin embargo, el tamaño de página, dispositivo y pantalla en el que se ejecutará el juego puede cambiar, por lo que reescalar puede ser necesario

Phaser 3 lo pone muy fácil con la propiedad scale de la configuración:

const config = {
    width: 1024,
    height: 768,
    scale: {
      mode: Phaser.Scale.FIT,
      // mode: Phaser.Scale.SMOOTH,
      autoCenter: Phaser.Scale.CENTER_BOTH
    }
}

Cambiando width y height y el tamaño del canvas, se ajusta el tamaño del juego

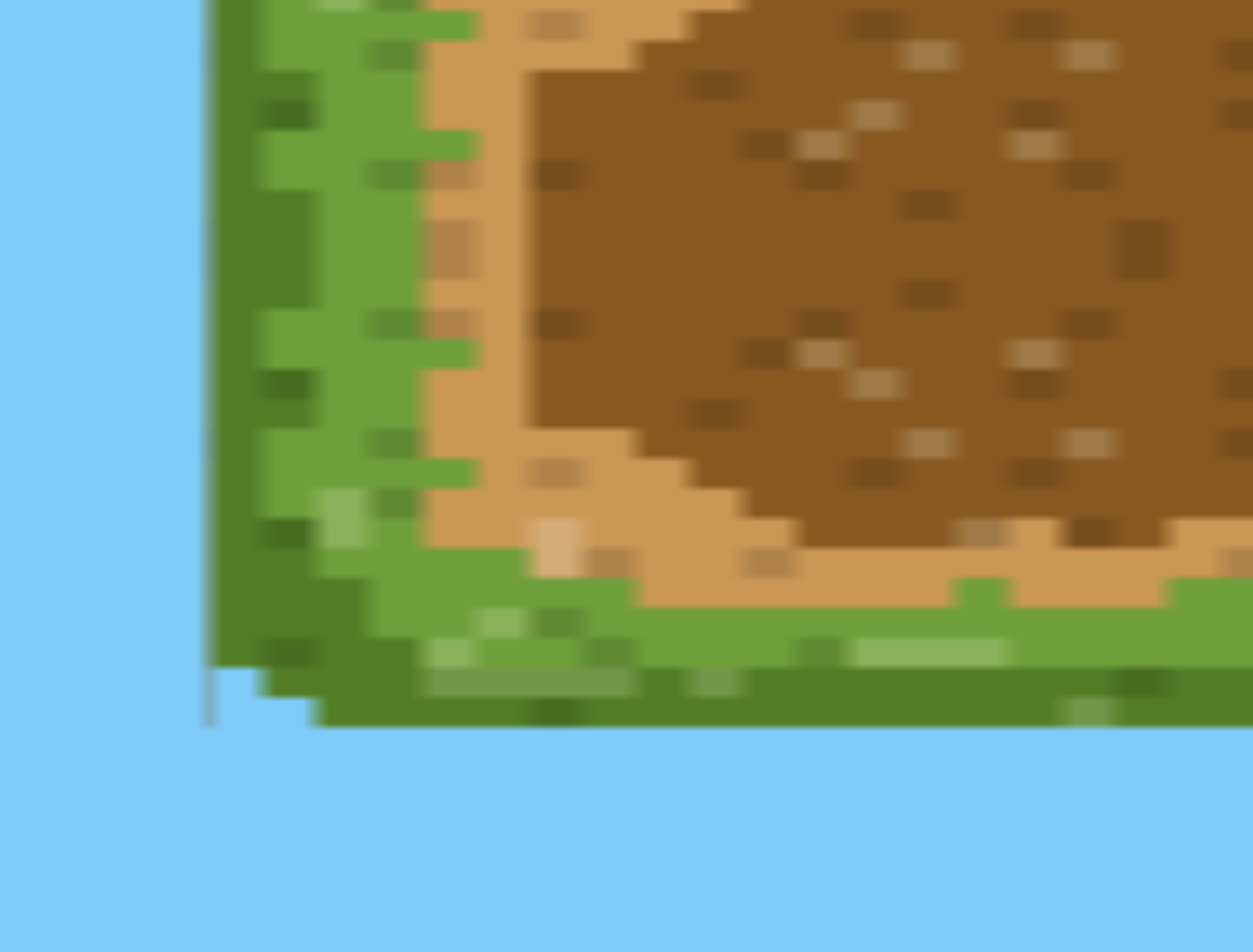

Pero este escalado hará que los bordes de los píxeles pequeños, al agrandar, se vean difuminados (por el algoritmo de escalado)

Afortunadamente, Phaser sabe que adoramos el pixelart:

const config = {
  pixelArt: true
}

Tiles que no son cuadrados

Hasta ahora hemos asumido que los tiles tienen que ser cuadrados

Pero con Matter.js es posible conseguir que las físicas de un tile tenga otra forma

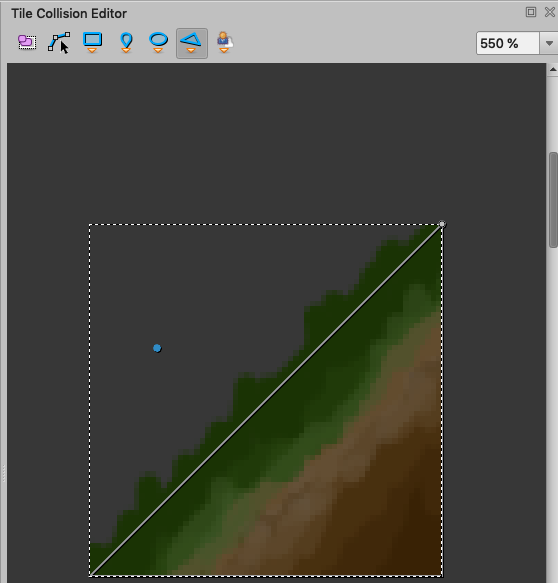

Vamos a las propiedades del tileset , y luego a editar las colisiones

Cuando hagáis esto, es recomendable que se lo pongáis fácil a Matter.js haciendo los polígonos convexos

Si el polígono es cóncavo, tendrá que subdividir el polígono en varios convexos, o usar una malla que tenga más coste (casco convexo)

Tenéis varios ejemplos del uso de Tilemaps con Matter en la página de Phaser
